[Wire Harness] Lima teknik penyolderan PCBA

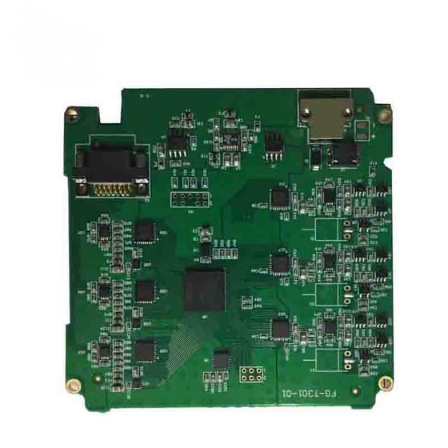

Dalam proses perakitan elektronik tradisional, penyolderan gelombang umumnya digunakan untuk memasang rakitan papan cetak over-hole cartridge (PTH).

Penyolderan gelombang memiliki banyak kekurangan.

tidak dapat didistribusikan di permukaan pengelasan komponen SMD berdensitas tinggi dan halus.

menjembatani, solder bocor lagi.

perlu menyemprotkan fluks; papan tercetak oleh deformasi warpage kejutan termal yang lebih besar.

Karena kepadatan rakitan sirkuit saat ini semakin tinggi, permukaan pengelasan pasti akan didistribusikan dengan komponen SMD berdensitas tinggi dan halus, proses penyolderan gelombang tradisional tidak dapat melakukan apa-apa, umumnya hanya dapat menyolder permukaan komponen SMD sendiri untuk penyolderan reflow, dan kemudian secara manual mengisi sambungan solder plug-in yang tersisa, tetapi ada konsistensi kualitas sambungan solder yang buruk.

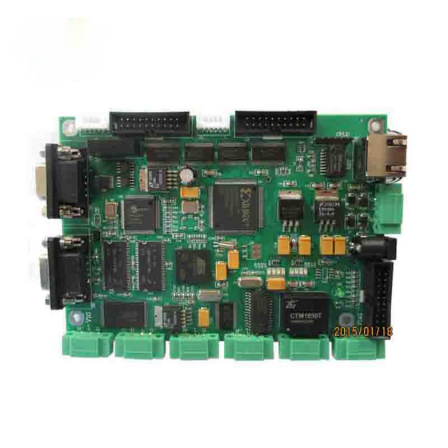

5 proses pengelasan hibrida baru

01

Solder Selektif

Dalam penyolderan selektif, hanya beberapa area tertentu yang bersentuhan dengan gelombang solder. Karena PCB itu sendiri adalah media perpindahan panas yang buruk, ia tidak memanas dan melelehkan sambungan solder di komponen yang berdekatan dan area PCB selama penyolderan.

02

Proses penyolderan celup

Menggunakan proses penyolderan pemilihan celup, Anda dapat mengelas sambungan solder 0.7mm hingga 10mm, pin pendek dan bantalan ukuran kecil lebih stabil dan kemungkinan menjembatani juga kecil, jarak antara tepi sambungan solder yang berdekatan, perangkat, dan nozel solder harus lebih besar dari 5mm.

03

Solder Reflow Melalui Lubang

Through-hole Reflow (THR) adalah proses yang menggunakan teknologi solder reflow untuk merakit komponen melalui lubang dan komponen berbentuk.

04

Proses penyolderan gelombang menggunakan cetakan pelindung

Karena teknologi penyolderan gelombang konvensional tidak dapat mengatasi penyolderan komponen SMD berdensitas tinggi dan bernada halus pada permukaan penyolderan, metode baru telah muncul: penyolderan gelombang timah kartrid pada permukaan penyolderan dicapai dengan menutupi komponen SMD dengan pelindung mati

05

Teknologi proses mesin solder otomatis

Karena teknologi penyolderan gelombang tradisional tidak dapat mengatasi penyolderan SMD dua sisi, komponen SMD berdensitas tinggi, dan komponen yang tidak tahan terhadap suhu tinggi, metode baru telah muncul: penggunaan mesin solder otomatis untuk mencapai penyolderan sisipan permukaan penyolderan.

Ringkasan

Teknologi proses pengelasan mana yang harus dipilih tergantung pada karakteristik produk.

(1) Jika batch produk kecil dan ada banyak varietas, maka Anda dapat mempertimbangkan teknologi proses penyolderan gelombang selektif tanpa membuat cetakan khusus, tetapi investasi dalam peralatan lebih besar.

(2) Jika jenis produk adalah satu, batch besar, dan ingin kompatibel dengan proses pengelasan gelombang tradisional, maka Anda dapat mempertimbangkan penggunaan teknologi proses pengelasan gelombang cetakan pelindung, tetapi perlu berinvestasi dalam produksi cetakan khusus . Kedua proses teknologi pengelasan ini dikendalikan dengan lebih baik, sehingga dalam perakitan elektronik saat ini, produksi banyak digunakan.

(3) penyolderan reflow melalui lubang karena kontrol proses lebih sulit, penerapan yang pertama relatif lebih sedikit, tetapi untuk meningkatkan kualitas pengelasan, sarana pengelasan yang kaya, mengurangi proses, sangat membantu, tetapi juga sangat menjanjikan sarana pengembangan pengelasan.

(4) teknologi proses mesin solder otomatis mudah dikuasai, adalah jenis teknologi pengelasan baru yang dikembangkan lebih cepat dalam beberapa tahun terakhir, penerapannya fleksibel, investasi kecil, perawatan dan biaya penggunaan rendah, dll., Juga merupakan perkembangan yang sangat menjanjikan dari teknologi pengelasan.
